| 型号：Q911F-16P |

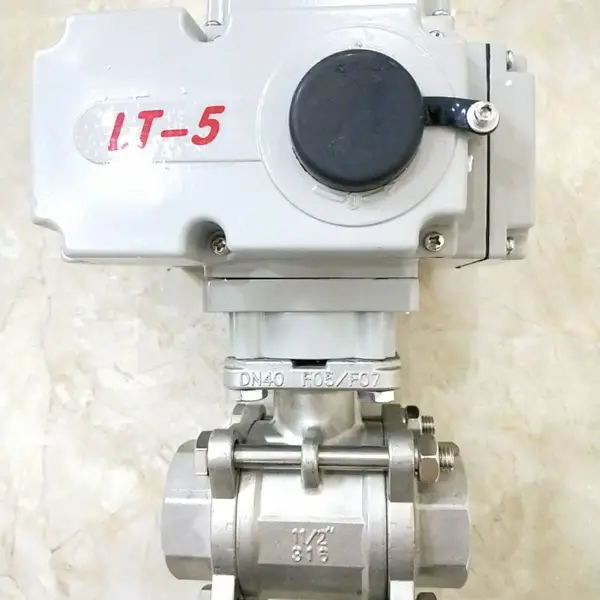

一、Q911F-16P电动丝扣球阀产品概述
电动丝扣球阀（又称电动内螺纹球阀）就是指螺母和管接头上为螺纹状的球阀，采用直连的方式，将电动执行机构与丝扣球阀连接组合而成。电动丝扣球阀一般比较小，口径在DN50以下的比较常见，因为与阀门连接的管道很难开螺纹，所以一般超过这个尺寸都不适合使用。电动内螺纹球阀选用不同的材质，可分别适用于多种介质，可在压力为PN1.0～4.0MPa，工作温度为 -29～300℃的各种管路上，做两位切断或调节使用。具有连接简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。
二、电动丝扣球阀参数表
| 公称通径 | DN15~DN100mm |
| 公称压力 | PN10、16、25、40 |
| 连接形式 | 内螺纹连接 |
| 密封形式 | O型球形阀芯 |
| 电源电压 | AC100V、AC220V、AC380V（DC24等） |
| 旋转范围 | 0~90° |
| 动作时间 | 15秒/30秒/60秒等 |
| 阀体材质 | 碳钢、不锈钢304、316 |
| 流量特性 | 快开特性 |
| 泄漏量Q | 硬密封：≤额定流量的10-5；软密封：零泄漏 |
| 适用温度 | PTFE：-29℃~178℃，PPL：-29℃~300℃ |
| 适用介质 | 液体、油、气体、粉末及各种腐蚀性介质 |
| 控制方式 | 普通开关型(开关两位模式)、智能调节(4~20mA模拟量信号控制) |
三、电动丝扣球阀标准规范
Q911F电动丝扣球阀结构
阀门型号：Q911F，Q911H
通径规格：DN15～DN100
结构形式：浮动直通式
阀体材质：不锈钢304、不锈钢316、不锈钢316L
公称压力：PN10、PN16、PN25、PN40、PN64
适用温度：PTFE:-29～+178℃，PPL:-29～+300℃
应用范围：水、油品、气体、粉末及弱腐蚀性介质
产品特点：体积小、重量轻、安装方便、阻力小、动作稳定可靠
检验标准: JB/T9092,API598, EN12266
产品标准: GB/T12237, ASME16.34, API608
管螺纹标准: GB/T7306, GB/T7307, ***7-1, ***288-1
四、电动丝扣球阀工作原理
电动丝扣球阀执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转，球体绕垂直于通道轴旋转90°，实现对管道中流体介质的比例调节或切断控制，电动螺纹球阀属于直通阀门，全开状态介质与密封面无接触，其寿命长、密封面和介质摩擦磨损率低，适合介质含颗粒、带腐蚀性流体使用。
