| 型号：Q345F-16P |
Q344F-16P

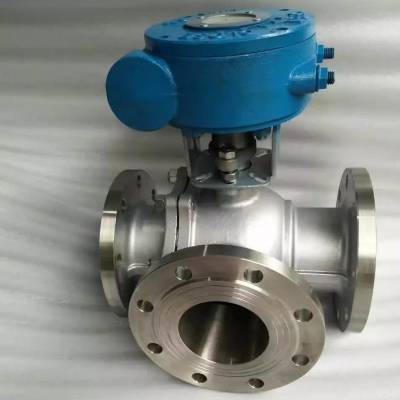

一、Q344F-16P上装式蜗轮三通球阀产品概述
Q344(5)F上装式蜗轮三通球阀可分为L型和T型。L型三通球阀用于介质流向的切换，能使相互垂直的两个通道连接，T型三通球阀用于介质分流、合流及流向切换。T型三通可以使三个通道相互连通或使其中的两个通道连通。
二、Q344F-16P上装式蜗轮三通球阀的特点
1、启闭无摩擦。
2、上装式结构：对装在管道上的阀门可直接在线检查与维修，降低成本。
3、单阀座设计：消除了阀门中腔介质因异常升压而影响使用安全的问题。
4、低扭矩设计：特殊结构设计的阀杆，只需配一个小把手阀门就能轻松启闭。
5、楔形密封结构：阀杆提供机械力，将球压倒阀座上而密封，使阀门的密封性不受管线压差变化的影响，在各种工况下密封性能都有***。
6、密封面的自清洁结构：当球体倾离阀座时，管线中的流体沿球体密封面形成360°均匀通过，不仅消除高速流体对阀座局部的冲刷，也冲走了密封面上的聚集物，达到自清洁的目的。
三、Q344F-16P上装式蜗轮三通球阀参数表
| 公称通径：DN150-DN600 | 公称压力：1.6MPa-4.0MPa | 适用介质：水、气、油等 |
| 适用温度：0-10℃-180℃ | 阀体材质：铸钢、不锈钢 | 检验与试验标准：JB/T9092、API598 |
| 法兰标准：JB79、GB9113、HG20592、ASME B16.5 | 结构长度：SDV-2002 | 设计制造：GB/12237-89 |
